ชนิดของหลอด Cree LED

CREE


             Cree เป็นบริษัทผลิตหลอด LED ตั้งอยู่ในเมือง Durham รัฐ North Carolina โดยทางบริษัทได้ผลิต หลอด LED แบบความสว่างสูง ซึ่งใช้ในไฟฉายหลายรุ่น แต่ไม่ได้เป็นผู้ผลิตไฟฉายโดยตรง ดังนั้นคำว่าไฟฉาย CREE หมายความถึงหลอด LED ที่อยู่ภายในไฟฉายเท่านั้น
            รุ่นของชิพ Cree หรือ หลอด Cree bin แบ่งย่อยได้ตามความเข้มแสงรวม หรือ ความสว่างที่ออกมา โดยวัดที่กระแส 350 มิลลิแอมป์ โดยชิพมีรุ่น P4, Q2, Q3, Q4, Q5, R2, R3, R4, R5, T6 และ U2  โดยแต่ละรุ่นจะมีความสว่างมากขึ้น 5% เช่น หลอด P4 ให้ความสว่าง 80 ลูเมนส์ หลอด Q5  จะให้ความสว่าง 107 ลูเมนส์ และ หลอด R5 ให้ความสว่างที่ 137 ลูเมนส์ ที่กระแสสูงกว่า 350 mA ความสว่างจะเพิ่มขึ้นตาม เช่น หลอด XP-E  ให้ความสว่าง 3 เท่าที่กระแสสูงสุด 1500 mA
           Cree แบ่งโทนสีของหลอด LED สีขาวออกเป็น warm ( อุ่น ), neutral ( ธรรมชาติ ), และ cool ( เย็น ) และปัจจุบันได้เพิ่มโทนสี outdoor white ( แสงภายนอก ) ระหว่าง  neutral และ cool ( 4000-5300K ) โดยข้อมูลจะอ้างอิงตามมาตรฐานสีขาวของ ANSI  โดยเฉดสีของ Cree ตามเอกสารจะตรงกับเฉดสีของ ANSI ดังนี้ cool B1, neutral 5B1, และ warm 7D2 ซึ่งมาตรฐาน ANSI White ยังมีเฉดสีแยกย่อยออกไปได้อีกมากตามรูป

ต่อมา Cree ผลิต LED ชนิดค่าสีสูง โดยมีดัชนีค่าสี ( CRI ) อยู่ที่ 80, 85, และ 90 โดยกำหนดเอกสารเป็น H1, P1, และ U1 ตามลำดับ (และแบ่ง  L1 เป็น LED สีขาวปรกติ, และ O1 เป็นสีขาวภายนอก)
          ด้านล่างเป็นค่าความสว่างที่กระแสต่างๆของ LED แต่ละรุ่น หรือใช้โปรแรกมคำนวณค่าแสง online ของ Cree Cree Product Characterization Tool ทำให้สามารถคำนวณค่าแสงภายใต้เงื่อนไขอื่นๆได้

MC-E

เป็นหลอด LED แบบ 4 die รุ่นแรกๆ โดนจะมีรุ่นสีเหมือนกันทั้ง 4 die หรือต่างกัน ( ขาว, แดง, เขียว, น้ำเงิน ) รองรับกระแสสูงสุดไม่เกิน 700 mA ที่ Vf 3.4 V โดยความสว่างแตกต่างกันตามรหัส ตั้งแต่ G (240 ลูเมนส์ ) ถึง M (430 ลูเมนส์ ) ที่ 350 mA โดยเฉดสีขาวของ MC-E มีตั้งแต่ cool white (A5) ถึง  neutral white (A4).

หลอด MC-E นิยมใช้ใน ไฟฉายแรงสูง เช่น EagleTac M2SC4, Fenix TK40, iTP A6 Polestar, และ JETBeam M1X ซึ่งโฆษณาค่าความสว่างไว้ที่ 700 ลูเมนส์  โดยจะมีรุ่นสีเดียว สองสี ( cool+warm ) และรุ่น color ( RGB )

Cree MC-E datasheet

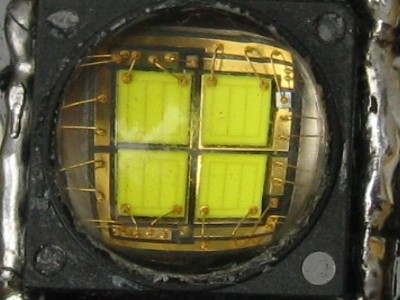

MC-E แบบหลายแกน ( die )

XB-D

เป็นหลอด LED ขนาดกระทัดรัด ( ขนาด die  2.45 mm และ 3.45 mm ในรุ่น XP ) เปิดตัวในปี 2012 ให้ความสว่างเท่ากับหลอด XP-E  ในราคาที่ต่ำกว่า เริ่มด้วยชิพ Q2 ให้สี  warm white นิยมใช้ในไฟฉาย 3xAAA ราคาประหยัด The XB-D ตามเอกสารทำงานได้ถึง 85 °C แตกต่างจากหลอด LED ทั่วไปที่ทำงานที่ 25° ดังนั้นค่าความสว่างในตารางสามารถบวกเพิ่มได้ 14% ( ดู XB-D output ที่ 85°). รองรับกระแสได้ถึง 1000mA

Datasheet

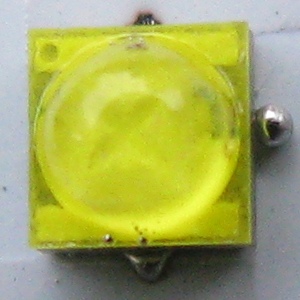

หลอด XB-D

XM-L

นิยมใช้ในไฟฉายกำลังสูง  LED ขนาด die ที่ใหญ่ขึ้น เปิดตัวในเดือนพฤษจิกายน 2011 ระบบประสิทธิภาพไว้ที่ 160 ลูเมนส์ ต่อ watt ที่ 350m และให้ความสว่างสูงถึง 340 ลูเมนส์ที่ 700mA (bin U3 รุ่นหายาก) ประสิทธภาพสูงขึ้น และให้แสงสว่างมากกว่า หลอดCree แบบแกนเดียว หรือ single die อย่างไรก็ตาม รุ่นที่แสงสว่างมากที่สุดของรุ่น XM-L สามารถขับด้วยกระแสมากถึง 3000mA ให้ความสว่าง ที่1100 ลูเมนส์ Because the XM-L is binned at 700mA, the bin numbers do not correlate exactly to those of the smaller die LED's which are binned at 350mA LED die ขนาด 2mm x 2mm บน ฐานขนาด 5mm x 5mm subs มี6 แถบสีเหลือง และ 3 จุดเชื่อม แตกต่างจาก XP-G ที่มี 4 แถบ และ 2 จุดเชื่อม และ XP-E ที่มี 3 แถบ และ 2 จุดเชื่อม ไฟฉายรุ่นแรกที่ผลิตโดยใช้หลอด XM-L คือ ThruNite Catapult V2 (first to ship), EagleTac M3C4, a 4Sevens Quark MiNi, and the JETBeam M1xm เปิดตัวเดือนธันวาคม 2010 โทนสี Neutral และ warm เริ่มส่งออกเดือน มีนาคม 2011.

Cree XM-L datasheet

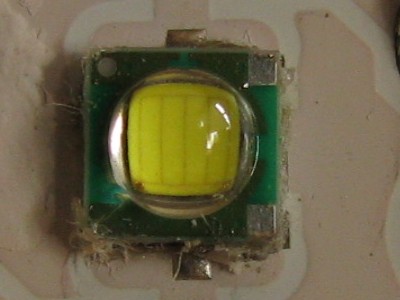

หลอด XM-L

XM-L2

ขนาด 5mm x 5mm เท่ากับหลอด XM-L มาตรฐานแต่ให้แสงสว่างมากกว่า 20% เปิดตัวในเดือนธันวาคม 2012 เช่นเดียวกับหลอด XP-G2 หลอด XM-L2 ด้านบนสุดเป็นสีเงิน มีจุดเชื่อม 2 จุด และมีตัว die มีจุดทั่ว die แทนที่เส้นและแถบในหลอด XM-L หลอด XM-L2 มีจุดสังเกตุคือ ขนาดใหญ่กว่า XP-G2 และมีรูกลมอยู่ด้านบนซ้าย ซึ่ง XP-G2 จะป็นรูสี่เหลี่ยม ตัวหลอดทนอุณหภมิได้ถึง 85°C ทำให้สามารถให้แสงสว่างได้มากกว่าหลอดทั่วไปที่ออกแบบให้ทำงานที่อุณภูมิ 25°C อยู่ 13.7% ไฟฉายรุ่นแรกที่ใช้หลอด XM-L2 คือ ThruNite Catapult V3 และ TN31 มกราคม 2013 ตามด้วยไฟฉาย Xeno lights ให้แสงเฉด neutral ในเดือน กุมภาพันธ์

Cree XM-L2 datasheet

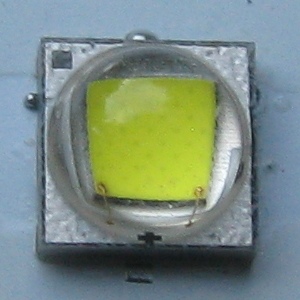

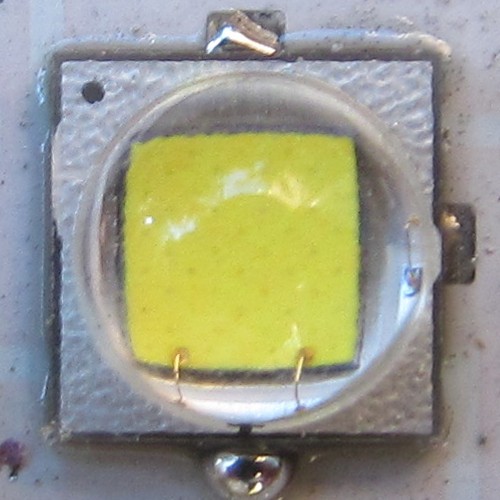

หลอด XM-L2

XP-C

หลอด Cree XP-C LED มีขนาด die เล็กกว่า XP-E รองรับกระแสได้น้อยกว่า XP-E คือไม่เกิน 500mA ที่ Vf 3.5V ขนาดใหญ่สุดจะเป็นชิพ Q4 (100 ลูเมนส์ ) สี cool white, Q2 สี neutral white (84.7 ลูเมนส์ ) และ P3 สี warm white (73.9 lumens) หน้าตาเหมือนกับ XP-E แต่มี 2 แถบเหลือง 1 จุดเชื่อม แทนที่จะมี 3 แถบ กับ 2 จุดเชื่อม หลอด XP-C ใช้ในไฟฉาย Streamlight Microstream และ Mini Maglites บางรุ่น

Cree XP-C datasheet

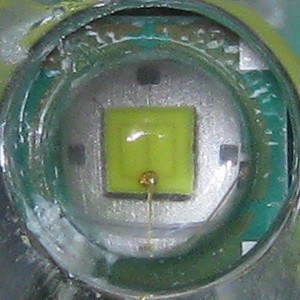

หลอด XP-C

XP-E

เปิดตัวในฤดูใบใม้ร่วงปี 2008 หลอด XP-E เหมือนกับ XR-E  80% ( ใช้ die เดียวกัน ), ขนาดจตุรัส 3.45 mm มีสีขาว (cool, neutral, และ warm), น้ำเงิน, เขียว, ม่วง, แดง, และ แดง-ส้ม. สี cool white รหัสหลอด คือ Q3, Q4, Q5, R2 และ R3 มีค่าความสว่างระหว่าง 93.9 ถึง 122 ลูเมนส์ สี Neutral white รหัสหลอดคือ P4 ถึง Q4 (100 lumens min) และ สี warm white bins เริ่มจากรหัส P2 ถึง Q2 (87.4 lumens min).

LED รุ่นนี้ถูกใช้ในไฟฉาย NiteCore Defender Infinity, early Quarks (R2, neutral whites used a Q3), the iTP EOS ตระกูล A และ S lights, EagleTac ตระกูล P100 และ T100

The XP-E มี die 3 แถบแตกต่างจาก XP-C ที่มี 2 และ 4 XP-G มี 4แถบ

Cree XP-E datasheet

หลอด XP-E

XP-E2

เปิดตัวครั้งแรกเดือนกันยายน 2012 เป็นการนำหลอด XP-G2 มาออกแบบใหม่ โดย Cree เคลมว่าให้แสงมากกว่า หลอด XP-E เดิม 20% ในราคา ครึ่งหนึ่ง เมื่อเทียบราคาต่อค่าแสงสวางที่ได้ หลอด XP-E2 ทนอุณหภูมิได้ถึง 85°C สามารถเพิ่มความสว่างได้ 16% เมื่อเทียบกับ ค่าความสว่างที่ 25° C  datasheet

XP-G

ขนาดเท่ากับ XP-E แต่ die ใหญ่กว่า และใหลำแสงที่กว้างกว่าเล็กน้อย มีรหัสตั้งแต่ R2 ถึง S3 (S2 และ S3 หายาก) รองรับกระแสสูงสุดที่ 1500mA, Vf of 3.3V ประสิทธิภาพ 141 ลูเมนส์ต่อวัตต์

หลอด XP-G R5 เริ่มใช้อย่างกว้างขวางในปี 2010 หลังจากนั้นถูกปรับปรุงครั้งแรก โดย 4Sevens และ EagleTac และรุ่น limited edition titanium Quarks เป็นรุ่นแรกที่ใช้หลอด XP-G รหัส R4 และ รหัส S2 bins ถูกพัฒนาใน พฤษจิกายน 2010  Quark and iTP พัฒนาไฟฉายรุ่นพิเศษ matte-finish titanium Quark Mini และ Turbo ใช้รหัส S3 ธันวาคม 2010

Cree XP-G datasheet

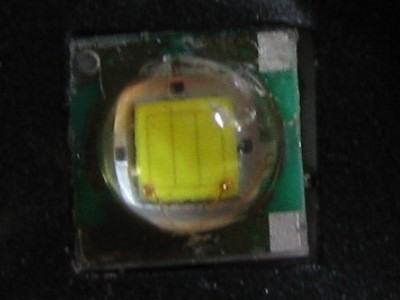

หลอด XP-G R5

XP-G2

เปิดตั้งครั้งแรก กรกฎาคม ปี 2012 หลอดรหัส XP-G2 ได้ถูกออกแบบใหม่ทั้งหมดภายใต้โครงสร้างของหลอด XP-G เดิม ทนความร้อนได้ที่ 85°C ตาที่ประกาศไว้ก่อนหน้า ให้แสงสว่างมากกว่าแบบ 25° C อยู่ 13% ในเดือนสิงหาคม  2012 บ.Foursevens เป็นบริษัทแรกที่พัฒนาหลอดตัวนี้ โดยให้แสงมากกว่าเดิม 20% และขนาด hot spot เล็กลง 5% ทำให้แสงส่องได้ไกลกว่า ไฟฉายรุ่นเดียวกันที่ใช้หลอด XP-G

Datasheet

หลอด XP-G

XR-C

ขนาดเท่ากับหลอด XR-E (7mm x 9mm) แต่ออกแบบให้ใช้กระแสน้อยกว่า (ไม่เกิน 500 mA). โดยเฉพาะขนาด die เล็กว่า XR-E ( เหมือนกับ XP-C) กำลัง Bin สว่างที่สุดคือ Q2 ที 87.4 ลูเมนส์ สี cool white โดยมีสีขาว (cool, neutral, and warm) น้ำเงินเข้ม, น้ำเงิน, เขียว, ม่วง, แดงส้ม, และแดง ที่แรงดัน Vf 3.5 V กระแส 350mA. สามารถสังเกตุได้จาก แหวนโลหะรอบโดมของ LED die มีแถบเหลือง 2 แถบ และ 1 จุดเชื่อม

หลอด XR-C ถูกใช้ในไฟฉายของ Coleman, River Rock, และ Energizer

Cree XR-C datasheet

XR-E

เปิดตัวในฤดูใบไม้ร่วง ปี 2006 หลอด XR-E ถูกใช้ในไฟฉายหลายรุ่น มีสี cool white, neutral white, และ warm white อีกทั้งสี น้ำเงิน, น้ำเงินเข้ม, และเขียว โดยมี bins ขนาด P4, Q2, Q3, Q4, Q5, และ R2 ให้แสงระหว่าง 80 ถึง 122 ลูเมนส์ ที่ 350 mA,Vf = 3.3V และมีรุ่นที่ให้แสงสว่างสูงกว่าที่กระแสสูงกว่าด้วย โดยมีขนาด 7 mm x 9 mm ทำให้มักเรียกว่า 7090 XR-E เฉพาะส่วน die รุ่นแรกคือ EZ1000 รุ่นรองลงมาคือ EZ900 แต่ให้แสงสว่างเท่ากับ EZ1000 ในขนาดที่เล็กลง ให้แสงเข้มและไกลกว่า 23% ( EZ1000 ขนาด 1 mm และ EZ900 is 0.9 mm).

เป็นหลอด LED ที่ใช้กันมากที่สุด โดยอยู่ในไฟฉายที่ผลิตโดย Fenix, JETBeam, NiteCore D10, และ EagleTac ตระกูล P20 และ T20 และในไฟฉายราคาประหยัดอีกหลายรุ่น ส่วนรุ่นสี neutral white ใช้ในไฟฉาย  Nitecore ตระกูล EZ It ง่ายต่อการสังเกตุ โดยมีแหวนโลหะรอบหลอด LED และมี 3 แถบ กับ 2 จุดเชื่อม

Cree XR-E datasheet

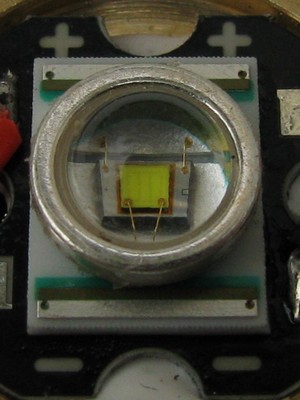

หลอด XR-E

XT-E

Cree XT-E LED

เปิดตัวครั้งแรก กุมภาพันธ์ 2012 หลอด XT-E แต่ให้ลำแสงที่กว้างและใกล้กว่า รองรับกระแสได้ถึง 1,500 mA มีรหัสชิพถึง R5 (ที่ 350mA). ทนอุณหภูมิได้ถึง 85° C จึงสามารถให้แสงมากกว่า 14% เมื่อเทียบกับ ในตารางที่ 25° ( ดูตาราง 85° ) มีขนาดลำแสงที่ 25 องศา Cree แนะนำ XT-E เป็นหลอด LED ราคาต่ำประสิทธิภาพสูงถึง 148 ลูเมนส์ต่อวัตต์ ที่ 350mA ให้แสงสว่างต่อราคาสูง โดยตัวหลอด LED มีลักษณะนูนเป็นรูปตัว X แทนที่จะเป็นสี่เหลี่ยมแบน ลำแสงใก้เคียงกับหลอด XM-L แต่มีจุด hotspot ใหญ่กว่า และมีหลายเฉดสีระหว่างลำแสง  EagleTac มีหลอด XT-E เป็น option สำหรับไฟฉาย D25 ตระกูล clicky ในเดือนเมษายน 2012 อย่างไรก็ตามหลอด XT-E ไม่เคยได้ถูกผลิตขายจริงๆ เนื่องจากคุณภาพของลำแสง เว็บ KaiDomain แนะนำหลอด P60 แทนหลอด XT-E

 Datasheet

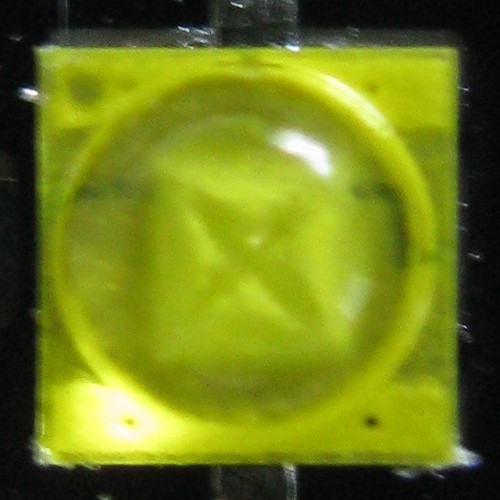

หลอด XT-E

referrence : http://flashlightwiki.com/Cree
