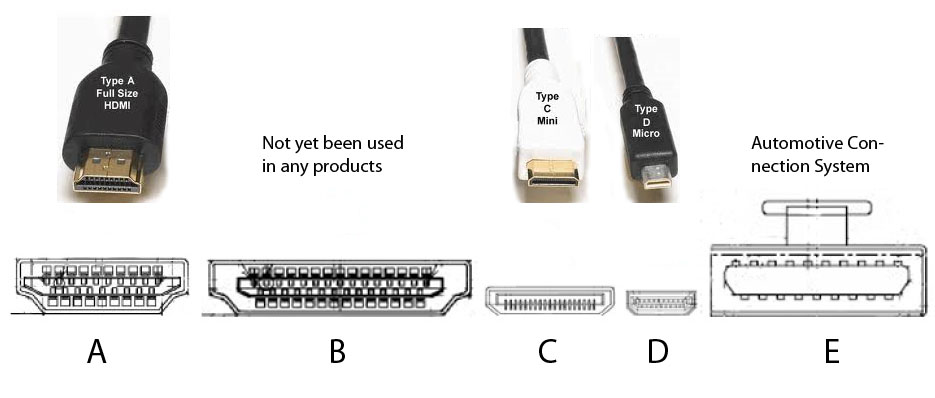

ช่องต่อ HDMI มี 5 แบบ แบบ A/B กำหนดขึ้นโดยมาตรฐาน HDMI 1.0 แบบ C กำหนดขึ้นโดยมาตรฐาน HDMI 1.3 specification, และแบบ D/E กำหนดขึ้นโดยมาตรฐาน HDMI 1.4
แบบ A
มี 19 ขาแบนวิธรองรับระบบ SDTV, EDTV และ HDTV โดยขนาดปลั๊ก (ตัวผู้) มีขนาด 13.9 mm × 4.45 mm และ เต้ารับ ( ตัวเมีย ) มีขนาด 14 mm × 4.55 mm. ซึ่งจะเข้ากับมาตรฐาน single-link DVI-D
แบบ B
ขั้วต่อนี้ (21.2 mm × 4.45 mm) มี 29 ขา และมีสายมากกว่าเดิมจาก 3 คู่เป็น 6 คู่ สำหรับรองรับจอภาพความคมชัดสูงในอนาคต, เช่นความละเอียดขนาด WQUXGA (3,840×2,400) แบบ B จะเข้ากันได้กับมตรฐาน dual-link DVI-D แต่ไม่ได้นำมาใช้งานจริง อย่างไรก็ตามการเพิ่มสายมาอีก 3 คู่เพื่อรองรับมาตรฐาน HDMI 1.3
แบบ C
เรียก mini HDMI กำหนดขึ้นตามมาตรฐาน HDMI 1.3 สำหรับอุปกรณ์พกพา โดยจะมีขนาดเล็กกว่า ช่องต่อแบบแบบ A (10.42 mm × 2.42 mm) แต่มี 19 ขาเท่ากัน
แบบ D
เรียกหัวต่อแบบ Micro HDMI กำหนดขึ้นตามาตรฐาน HDMI 1.4 โดยยังคงมี 19 ขาตาม แบบ A และ C แต่ลดขนาดขั้วต่อลงเท่ากับขนาดของขั้วต่อแบบ micro-USB โดยขั้วต่อแบบ D มีขนาด 2.8 mm × 6.4 mm
แบบ E
เป็นขั้วต่อสำหรับยานยนต์ กำหนดขึ้นตามาตรฐาน 1.4 โดยขั้วต่อจะมีตัวล็อค เพื่อป้องกันการหลุดเนื่องจากการสั่น และมีฝาหุ้มป้องกันฝุ่นผงและความชื้น
